Основы работы в AutoCAD
Построение и редактирование простых чертежей, знакомство с интерфейсом и базовыми командами.
💻 Формат: дистанционный урок
Формат: дистанционный урок
Продолжительность: 90 минут
Цели урока:
- ориентироваться в интерфейсе AutoCAD;
- строить базовые объекты (линия, окружность, прямоугольник и др.);
- редактировать простой чертёж (перемещение, копирование, обрезка и т.д.);
- использовать объектные привязки (OSNAP);
- сохранять и экспортировать чертежи (DWG, PDF/PNG).
Рассмотрите элементы окна AutoCAD: ленту, панели инструментов, рабочую область, командную строку, строку состояния.
Рис. 1. Окно чертежа: лента, панель инструментов, окно чертежа, командная строка.

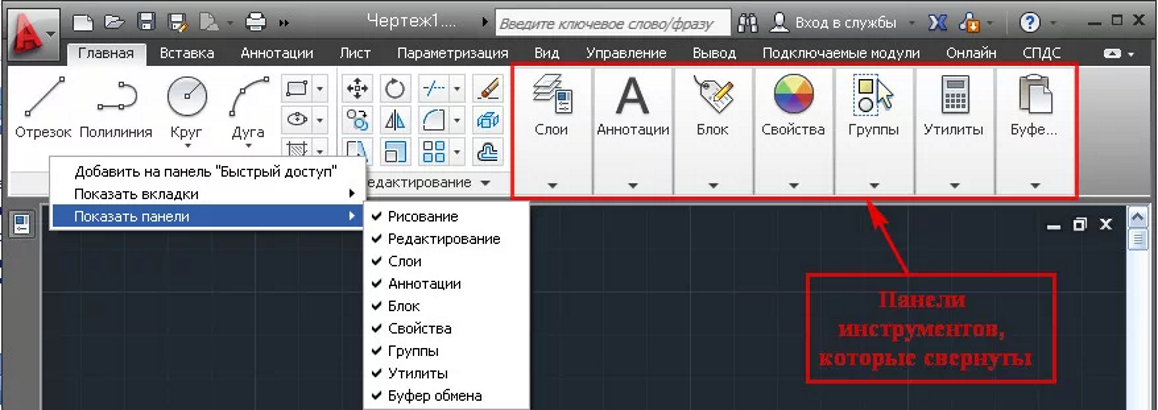

Рис. 2. Панели инструментов, которые можно свернуть и показать.
Для иностранных студентов:
- Workspace — рабочее пространство;
- Command Line — командная строка;
- Ribbon — лента инструментов;
- Status Bar — строка состояния;
- Layers — слои.
Задача: найдите эти элементы на рисунках и в своём окне AutoCAD.
Видео 1. Интерфейс AutoCAD
Обзор окна программы, лента, панели, командная строка, масштаб.
Видео 2. Построение простых объектов
Команды Line, Circle, Rectangle, отмена команд, удаление объектов.
Видео 3. Редактирование чертежа
Команды Move, Copy, Trim, Offset и другие.
Задание 1. Интерфейс
Подпишите элементы интерфейса в своём конспекте или рабочем листе: рабочая область, командная строка, слои (Layers), панель инструментов «Главная», строка состояния.
Задание 2. Построение простого чертежа
- Постройте квадрат со стороной 50 мм.
- Постройте окружность радиусом 25 мм внутри квадрата.
- Используйте команды: Line / Rectangle / Circle.
- Сделайте скриншот результата и сохраните его для отчёта.
Задание 3. Редактирование
Примените не менее трёх команд редактирования: Move, Copy, Offset, Trim, Erase. Модифицируйте исходную фигуру, получив две окружности и две копии фигуры.
Задание 4. Привязки (OSNAP)
Включите объектные привязки (OSNAP) и соедините объекты точно по вершинам. Отметьте активные привязки: Endpoint, Midpoint, Center, Intersection, Quadrant.
Задание 5. Сохранение и экспорт
- Сохраните чертеж в формате DWG в папку курса.
- Экспортируйте чертеж в PDF или PNG.
- Проверьте, что файл открывается на другом компьютере.
Оцените, насколько вам было легко выполнять задания.
| Критерий | Легко | Средне | Трудно |
|---|---|---|---|
| Понимание интерфейса | |||
| Создание объектов | |||
| Команды редактирования | |||
| Сохранение и экспорт |
К концу урока студент должен чувствовать, что может создать простой чертеж, отредактировать его и сохранить в нужных форматах.
Интерфейс и рабочая область
| English | Русский | Поясне́ние |
|---|---|---|
| Workspace | Рабо́чее простра́нство | О́бласть созда́ния чертежа́ |
| User Interface (UI) | По́льзовательский интерфе́йс | Все элеме́нты управле́ния програ́ммы |
| Ribbon | Лента инструме́нтов | Ве́рхняя па́нель с вкла́дками |
| Toolbar | Пане́ль инструме́нтов | Отде́льный блок кно́пок |
| Properties | Сво́йства | Пара́метры вы́бранного объе́кта |
| Layers | Слои́ | У́ровни для организа́ции объе́ктов |
| Command Line | Кома́ндная строка́ | По́ле вво́да кома́нд |
| Status Bar | Строка́ состоя́ния | Ни́жняя пане́ль настро́ек черче́ния |
| Palettes | Пали́тры | Дополни́тельные о́кна (цвета́, слои́ …) |
| View Cube | Куб ви́да | Переключе́ние ви́дов в 3D |
Построение объектов (Drawing Tools)
| English | Русский | Пояснение |
|---|---|---|
| Line | Ли́ния | Прямо́й отре́зок |
| Polyline | Полили́ния | Не́сколько отре́зков как оди́н объе́кт |
| Circle | Окру́жность | |
| Arc | Дуга́ | |
| Rectangle | Прямоуго́льник | |
| Polygon | Многоуго́льник | |
| Ellipse | Э́ллипс | |
| Hatch | Штрихо́вка | Зали́вка о́бласти |
| Text | Те́кст | Одностро́чный |
| MText (Multiline Text) | Многостро́чный те́кст |
Редактирование объектов (Modify Tools)
| English | Русский | Пояснение |
|---|---|---|
| Move | Перемеще́ние | |
| Copy | Копи́рование | |
| Rotate | Поворо́т | |
| Mirror | Зерка́льное отображе́ние | |
| Trim | Обре́зка | |
| Extend | Продле́ние | |
| Scale | Масштаби́рование | |
| Offset | Паралле́льное копи́рование | |
| Fillet | Скругле́ние | |
| Chamfer | Фа́ска | |
| Explode | Разъедини́ть | Преврати́ть объе́кт в ча́сти |
| Erase | Удале́ние |
Привязки и точность (Precision)
| English | Русский | Пояснение |
|---|---|---|
| OSNAP (Object Snap) | Привя́зка к объе́ктам | То́чные то́чки (у́гол, середи́на, це́нтр) |
| Grid | Се́тка | |
| Ortho Mode | О́рто режи́м | Черче́ние стро́го по ося́м |
| Polar Tracking | Поля́рное отсле́живание | Угловы́е направле́ния |
| Units | Едини́цы измере́ния | |
| Dimension | Разме́р | Лине́йные и угловы́е разме́ры |
| Measure | Изме́рить | Получе́ние длины́, пло́щади |
Управление отображением (View Control)
| English | Русский | Пояснение |
|---|---|---|
| Zoom | Масшта́б | |
| Pan | Перемеще́ние ви́да | |
| Regen (Regenerate) | Перестро́ить | Обновле́ние отображе́ния |
| UCS (User Coordinate System) | По́льзовательская систе́ма координа́т |
Файлы, форматы и экспорт
| English | Русский | Пояснение |
|---|---|---|
| DWG | DWG | Основно́й форма́т AutoCAD |
| DXF | DXF | Форма́т обме́на |
| Template | Шабло́н | |
| Export | Э́кспорт | |
| Import | И́мпорт | |
| Plot / Print | Печа́ть | Вы́вод на бума́гу или PDF |
3D-моделирование
| English | Русский | Пояснение |
|---|---|---|
| Solid | Твердоте́льная моде́ль | |
| Surface | Пове́рхность | |
| Extrude | Вы́давить | Созда́ть те́ло из ко́нтура |
| Revolve | Враще́ние | Моде́ль по враще́нию |
| Sweep | Протя́жка | Про́филь по траекто́рии |
| Union | Объедине́ние тел | |
| Subtract | Вычита́ние тел | |
| Intersect | Пересече́ние тел |
Команды быстрого доступа (Hotkeys)
| Hotkey | Действие (ENG) | Русский эквивалент |
|---|---|---|
| ESC | Cancel | Отме́на |
| Ctrl + Z | Undo | Шаг наза́д |
| Ctrl + S | Save | Сохрани́ть |
| F8 | Ortho Mode | О́рто |
| F3 | OSNAP | Привя́зки |
| F7 | Grid | Се́тка |
Дисциплина: Информационная подготовка
Тема занятия: Основы работы в AutoCAD: построение и редактирование простых чертежей
Продолжительность: 90 минут
ФИО студента: __________________________
Группа: ______________________________
Знакомство с интерфейсом
Задание 1. Подпишите элементы интерфейса (вставьте номера рядом с названиями):
1 — Рабочая область; 2 — Командная строка; 3 — Слои (Layers); 4 — Панель инструментов «Главная»; 5 — Строка состояния.
| Элемент интерфейса (RU) | English | № |
|---|---|---|
| Рабочая область | Workspace | |
| Командная строка | Command Line | |
| Слои | Layers | |
| Панель инструментов | Ribbon | |
| Строка состояния | Status Bar |
Практика построения объектов
Задание 2. Постройте на экране: квадрат со стороной 50 мм, окружность радиусом 25 мм внутри квадрата. Используйте команды: Line / Rectangle / Circle.
📩 Вставьте снимок экрана результата сюда:
Редактирование объектов
Задание 3. Примените не менее трёх команд: Move, Copy, Offset, Trim, Erase.
Сформируйте фигуру: две окружности и две копии исходной фигуры.
📩 Вставьте снимок результата:
| Команда | Использовал |
|---|---|
| Move | ☐ |
| Copy | ☐ |
| Offset | ☐ |
| Trim | ☐ |
| Erase | ☐ |
Привязки и точность
Задание 4. Включите OSNAP и выполните соединение объектов точно по вершинам. Отметьте активные привязки:
- ☐ Endpoint (Конечная точка)
- ☐ Midpoint (Середина)
- ☐ Center (Центр)
- ☐ Intersection (Пересечение)
- ☐ Quadrant (Квадрант)
Экспорт чертежа
Задание 5. Сохраните работу в форматах DWG и PDF (или PNG).
Ответьте на вопросы:
- Чем отличается DWG от PDF?
- Какой формат лучше для отчётных документов? Почему?
Мини-анализ
| Критерий | Легко | Средне | Трудно |
|---|---|---|---|
| Построение объектов | ☐ | ☐ | ☐ |
| Редактирование | ☐ | ☐ | ☐ |
| Русские термины | ☐ | ☐ | ☐ |
| Экспорт | ☐ | ☐ | ☐ |
Комментарий студента (на русском или английском):
Итог урока
Я могу:
- ☐ создать простой чертеж;
- ☐ редактировать объекты;
- ☐ использовать точные привязки;
- ☐ сохранять и экспортировать файлы.
Подпись студента: ____________ Дата: ___ / ___ / 202_
